在谈到以太网供电（PoE）时，经常会听到 “Mode A” 和 “Mode B” 这两个术语。那么它们到底是什么意思？是否有优劣之分？

答案是：理解这些模式很重要，但没有绝对的好坏之分。

什么是 Mode A 和 Mode B

PoE 技术允许通过一根标准的以太网线同时传输网络数据和电力。区分 Mode A 和 Mode B，其实就是在说电力是从网线的哪一组线对传输的：

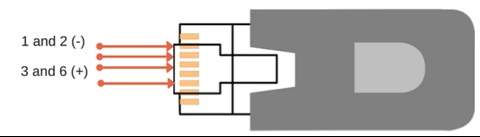

Mode A：电力通过数据对传输，也就是网线的第 1、2、3、6 号脚（同时也是数据对）上叠加电力信号。

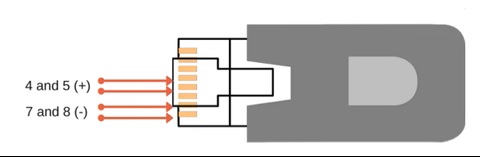

Mode B：电力通过备用对传输，即 4、5、7、8 号脚，这些脚位在 10/100Mbps 时代本来不用于数据。

用更通俗的话来说，Mode A 是把电力“挤压”到同一对线上，而 Mode B 是把电力放在原本不用来传数据的线对里。

为什么要有不同模式？

这些模式源自早期 PoE 的电气设计。早期以太网只有两对线用于数据（1/2 和 3/6），另外两对是空闲的（4/5 和 7/8）。

IEEE 的规范允许供电设备（PSE）选择其中一种方式来传递 DC 电力给受电设备（PD）。

对于 24V PoE 设备，行业上几乎统一采用 Mode B（即备用对供电）。这是一种事实上的约定，因为很多 24V 设备的设计就是基于 Mode B 脚位分配的。

而对于使用标准 PoE（48V 或 56V，例如 802.3af/at）的设备来说，它们理论上 可以在 Mode A 或 Mode B 上正常工作。

在多数情况下工程师习惯把 Mode A 当作默认，因为它直接在数据对上传电，不需要额外空闲对。

Mode A 和 Mode B 有什么差异？

Mode A 是把电力叠加在数据对线上，因此即便是只有两对线的旧式网线也能正常供电。

Mode B 则使用备用对来传输电力，对所有四对线都依赖，但在现代 Cat5e/6 网络中已经不成问题。

从技术角度看，两种模式的最终效果其实是一样的：都能把 DC 电力送到设备上并维持稳定供电。只是在具体产品的设计和需求上有所不同。

实际应用中应该怎么选？

如果是 24V 设备（特别是某些无线 AP 或专用 PoE 设备），基本上只能用 Mode B。

标准的 48V PoE/PoE+ 设备（例如 IP 摄像头、VoIP 电话、802.3af/at 设备）通常两种模式都兼容，但多数工程师默认使用 Mode A。

如果某个设备说明书提到特定 mode，比如 “power on pins 4/5 and 7/8 only”，那就表示它只支持 Mode B，这时就需要对应的供电侧来匹配。

总的来说，Mode A 和 Mode B 都是为了解决电力在以太网线中传输的问题，它们没有本质上的好坏之分，关键是要匹配设备的电力需求和设计。只要选对了模式，就能保证 PoE 系统稳定、可靠地运行。

本文内容基于我们的战略合作伙伴 PoE Texas 的资料进行总结，您可以[点击此处]查看原文
